產品詳情

尺寸：X 1260mm  Y 1580mm  Z 1950mm


設備構成：


設備原理功能：

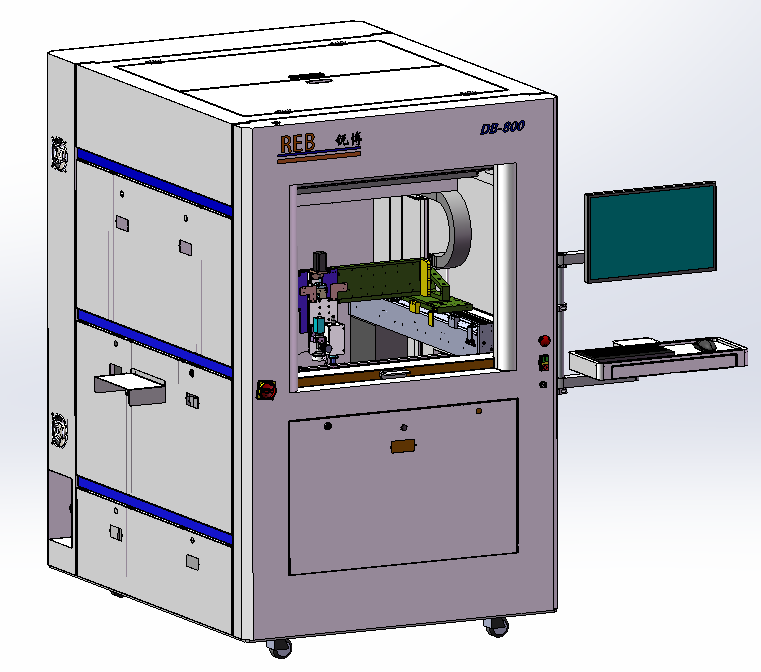

RD-800是COB/COC制程中將基底(PCB或其他待加工材料)與芯片，經過點膠工藝鍵合固晶的生產設備。雙驅直線電機龍門式結構，高精相機識別定位，機械手自動更換吸嘴后點膠頭。流水線式自動化上下基板。

人工上料：

人工放置吸嘴并編程，再將基底治具放進自動上下料機構料盒中（設備兩側可對接自動上下料設備），人工放置多個芯片盒；

自動工作流程：

按下自動生產按鈕，基板載具從皮帶流水線左邊自動進入，留到中間位置被擋桿擋住，升降臺升起，定位基板載具。

機械手移動，首先安裝于機械手上的CCD識別芯片的位置及形態，然后吸嘴吸取芯片，放置于下部芯片校準臺上，機械手上的CCD再次識別芯片，校準臺調整好芯片的坐標及角度位置后，吸嘴再次吸取芯片。機械手移動到產品基板上方，CCD識別基板特定的貼放芯片位置后，吸嘴將芯片貼放到知道位置上。

點膠功能的動作原理與貼放芯片的原理相似，首先要CCD識別基板的位置坐標，機械手上的點膠頭自動完成點膠。

機械手自動更換不同型號的吸嘴以適應不同的芯片規格，或將吸嘴換成點膠頭。
